【電抗器常識】電抗器(串聯電抗器|進線電抗器)調諧分析

       一、 調匝型電抗器(串聯電抗器|進線電抗器)的調諧分析
　   1、電抗器出線端為下導電臂OUT端子，將環氧板、鋁連接板依次固定于此。當電抗器需要正向電感值時，請用隨機帶軟連接將電抗器出線端子(下導電臂)與調整圈最下端接線端子1相連，將調整圈最上端接線端子2用另一根軟連接線連接在鋁連接板上，外界安裝鋁排(或電纜)接于鋁連接板，這時調整圈為正向電感，電感值為額定值的正接最大值。
　　
      2、當電抗器需要負向電感值時，請用隨機帶軟連接線將電抗器出線端子(下導電臂)與調整圈接線端子2相連，將調整圈接線端子1用另一根軟連接線連接在鋁連接板上，外界安裝鋁排(或電纜)接于鋁連接板，這時調整圈為負向電感，電感值為額定值的反接最少值。如果用戶在調試過程中需要額定值、最大值、最小值以外的電感值，建議優先選用調整線圈上的其它焊接端子。具體接線方法如下：首先把選中的中間抽頭端子與該點最近的下導電臂接線端子相連，出線位置由正接線端子2(或負接線端子1)通過軟連接線接到鋁連接板，由鋁連接板接外界安裝鋁排。
　　
      3、如果我方提供的所有固定接線端子仍達不到現場調諧要求，則需通過測試在調整圈上找到合適調諧點，并去除絕緣層，將表面清理干凈，固定好滑動板。用軟連接線將滑動連接板與該點最近的主線圈下導電臂相連，將接線端子1(負向)或接線端子2(正接)用軟連接線接于鋁連接板。所有電氣連接處均要去除氧化層并涂敷導電膏，連接螺栓要固定緊。

      二、調距型電抗器(串聯電抗器|進線電抗器)的調諧分析
　   1、調距型濾波電抗器當上下兩節電抗器中心距最大時，電抗器電感值最小;當上下兩節電抗器中心距最小時，電抗器電感值最大。為保證運輸過程中電抗器的穩定性，出廠時電抗值調在最大值位置。

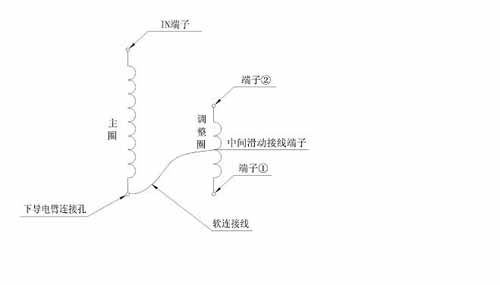

      2、調距型濾波電抗器調諧結束后，一定要保證調感螺桿的上下端距電抗器最上和最下星架的距離一致，并保證電氣連接鋁排同中間星架上的接線部位良好接觸，接觸部位要去除氧化膜并涂覆導電膏。① 調匝型濾波電抗器正接(此時電感值為最大值)；②調匝型濾波電抗器反接(此時電感值為最小值)。調整圈調試連接如下示意圖：

      3、調距型濾波電抗器的調諧，可在現場配合電感測試儀進行，即將電感測試儀的測試表筆接于電抗器上下接線端子上，用扳手逐一調節調感螺桿的位置，即改變兩節電抗器間的中心距，待電感測試儀顯示值達到要求時，將所有調感螺桿的緊固螺母擰緊。
　　
      本文由常州博邦電氣http://www.vsv8.com/原創，如需轉載請注明出處！
